雨刮连动杆
一、客车雨刮连动杆的结构与特点
-
定义与作用
客车雨刮连动杆是连接雨刮电机与雨刮臂的机械传动系统，负责将电机的旋转运动转化为雨刮臂的大范围往复摆动，覆盖客车宽大的挡风玻璃区域。 -
核心组件
-
驱动电机：通常为高扭矩电机（或气动马达，部分大型客车采用），满足大尺寸雨刮的动力需求。
-
主连杆与副连杆：多级连杆设计，适应客车宽挡风玻璃的刮拭范围（部分客车采用双雨刮臂联动）。
-
球头关节/铰链：耐磨损材料（如尼龙衬套或镀锌钢）制成，确保多角度灵活转动。
-
支撑臂与固定支架：强化金属结构，防止长距离传动中的变形。
-
复位装置：确保雨刮停止时回到初始位置（部分车型集成霍尔传感器检测位置）。
-
-
客车与乘用车的差异
-
尺寸更大：连杆更长，需更高强度材料（如不锈钢或镀锌钢）以抵抗变形。
-
多雨刮臂协调：部分客车采用双电机或联动机构驱动多组雨刮臂。
-
环境适应性：需耐受频繁启停、高负荷及恶劣天气（如暴雨、冰雪）。
-
二、工作原理
-

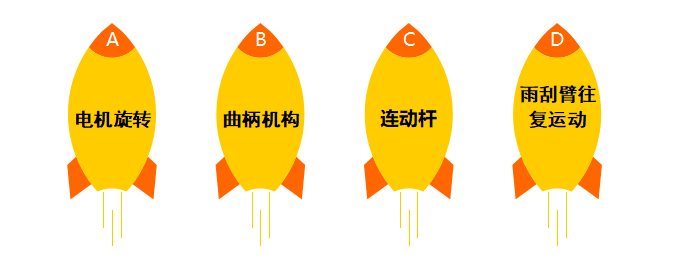

动力传递流程
-
电机通过蜗轮蜗杆减速器输出高扭矩，驱动曲柄做圆周运动。
-
曲柄带动主连杆，再通过副连杆将动力分配至多个雨刮臂（若为双雨刮系统）。
-
球头关节允许各连杆在三维空间内灵活运动，适应挡风玻璃的曲面。
-
-
调速与间歇控制
-
通过电机控制模块调节转速，实现雨刮多档速度（低速、高速、间歇模式）。
-
部分客车采用电子控制单元（ECU）根据雨量传感器信号自动调整刮拭频率。
-
三、常见故障与原因
-
机械故障
-
连杆变形：外力撞击或材料疲劳导致传动偏差，表现为雨刮轨迹偏移或异响。
-
球头磨损：长期摩擦导致关节松旷，雨刮臂摆动无力或抖动。
-
固定支架松动：螺丝锈蚀或振动导致连动杆整体位移。
-
-
电气/气动故障
-
电机烧毁：过载或进水导致电机失效（气动系统则可能因管路漏气失效）。
-
传感器故障：复位传感器损坏时，雨刮无法归位。
-
-
环境因素
-
锈蚀与卡滞：雨水、融雪剂加速金属部件腐蚀（尤其沿海或高湿度地区）。
-
低温冻结：冬季雨刮臂与连杆被冰冻住，强行启动导致机构损坏。
-
四、维修与维护要点
-
日常检查
-
定期润滑球头关节与连杆铰链（使用耐高温润滑脂）。
-
检查固定螺丝扭矩，防止松动（参考车型手册，通常为15-25 N·m）。
-
-
故障维修
-
连杆校正：轻微变形可用专用夹具调整，严重变形需更换总成。
-
球头更换：拆卸旧球头后，安装时需注入润滑脂并测试灵活性。
-
电机检修：测试电机电阻与接地，气动系统需检查气压管路密封性。
-
-
更换连动杆总成
步骤：-
通电测试，观察运行平稳性及复位精度。
-
安装新连动杆，按原厂参数校准雨刮臂角度（避免刮拭超限）。
-
拆卸旧连动杆，注意标记电机与连动杆的原始安装位置。
-
断开电源（或气源），拆除雨刮臂和挡风玻璃下饰板。
-
五、设计优化与改进趋势
-
轻量化材料：采用铝合金或复合材料连杆，减轻重量并提高耐腐蚀性。
-
模块化设计：快速拆装结构，降低维修难度（如卡扣式球头）。
-
智能化控制：集成雨量传感器与自适应调速功能，提升能效。

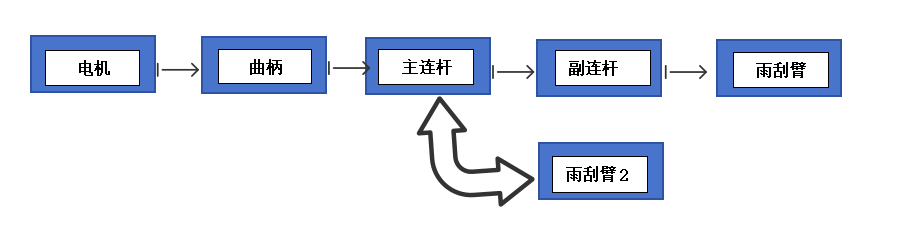

六、示意图示例（简化版）
结语：如需具体车型的维修手册或技术图纸，请提供客车品牌及型号（如宇通、金龙等），可进一步匹配精准信息！
